麻花式樹脂錨桿
麻花式樹脂錨桿（ headed twist bars ） 在金屬桿體端部加工成一定規格的左旋麻花形錨頭， 尾部加工成可上螺母的螺紋。
麻花錨桿分為兩種，一種是螺紋鋼麻花錨桿，就是在錨桿鋼的頭部擰一部分麻花，比普通麻花錨桿預緊力大，另一種是利用各種規格的圓鋼做成的，在圓鋼頭部做一段麻花。
麻花式樹脂錨桿金屬桿體選用屈服強度不小于 235MPa 的普通熱軋圓鋼，也可選用屈服強度不小于 335MPa 的螺紋鋼筋。
MSGM系列麻花式樹脂錨桿金屬桿體產品廣泛用于井下巖巷、半煤巖巷和煤巷錨桿支護，尤其適用于井下復雜條件下巷道及硐室支護。
MSGM-235/16、18、20、22 執行標準：MT146.2-2011
麻花錨桿跟普通錨桿一樣,常用規格分為：16mm,18mm,20mm,22mm;
長度一般長度L為1200~2500毫米,根據客戶要求而定；
頭部麻花一般做成150-300mm,根據客戶需求而定；
該產品與樹脂錨固劑配套使用，其特點:
1、強度增長快、強度高，安裝后不僅能及時承受載荷，而且錨固力大。
2、安裝操作方便，工人勞動強度低，支護效率高。
3、噸煤支護成本較低。

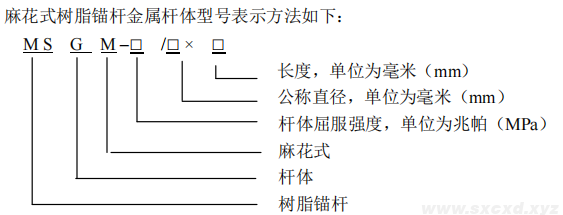

表示方式：MSGM-235/16X1800
其中：MS指的是樹脂錨桿，G是桿體，M是麻花式，235是桿體屈服強度，單位為MPa,16是直徑，1800是長度。
技術參數
規格型號 | 尾部螺紋規格 | 長度 | 尾部螺紋長度 | 每米重量 | 屈服強度(MPa) | 抗拉強度(MPa) | 延伸度(%) | 屈服載荷(KN) | 抗拉載荷(KN) | 錨固力值(KN) | 托盤承載力(KN) |
MSGM-235/14 | M14 | 1400-2600 | 80-150 | 235 | 360 | 15-20 | 28 | 45 | |||
MSGM-235/16 | M16 | 1.58kg | 235 | 360 | 15-20 | 40 | 55 | ≥57 | ≥61 | ||
MSGM-235/18 | M18 | 2kg | 235 | 360 | 15-20 | 50 | 75 | ≥72 | ≥78 | ||
MSGM-235/20 | M20 | 2.47kg | 235 | 360 | 15-20 | 60 | 95 | ≥89 | ≥96 | ||
MSGM-235/22 | M22 | 2.98kg | 235 | ≥107 | ≥116 | ||||||
桿體直線度mm/m | ≤2 | ||||||||||
桿體延伸率% | ≥15 | ||||||||||
螺母組裝件承載效率系數 | ≥0.85 | ||||||||||
托盤的規格尺寸不得小于100*100mm，或者直徑不小于100mm
桿體重量=桿體長度*桿體直徑米重量。
桿體直線度小于等于 2mm/m。

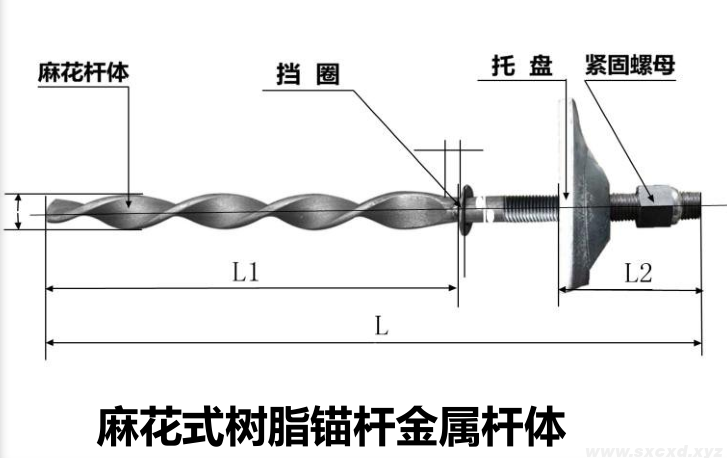

桿體長度 L，偏差±10mm。
桿體尾部螺紋長度 L2(80～150)mm，偏差±5mm。
麻花錨桿組成
組成麻花錨桿必須具備幾個因素：
①一個抗拉強度高于巖土體的桿體
②桿體一端可以和巖土體緊密接觸形成摩擦（或粘結）阻力錨桿
③桿體位于巖土體外部的另一端能夠形成對巖土體的徑向阻力
麻花錨桿作為深入地層的受拉構件，它一端與工程構筑物連接，另一端深入地層中，整根錨桿分為自由段和錨固段，自由段是指將錨桿頭處的拉力傳至錨固體區域，其功能是對錨桿施加預應力；錨固段是指水泥漿體將預應力筋與土層粘結的區域，其功能是將錨固體與土層的粘結摩擦作用增大，增加錨固體的承壓作用，將自由段的拉力傳至土體深處。
工作原理
麻花式樹脂錨桿金屬桿體由不同強度材質的桿體及其附件與配套樹脂錨固劑一同使用。根據設計錨固長度，將桿體插入放好錨固劑的孔洞中，經過攪拌后，錨固劑產生化學反應，在一定時間內，將桿體與煤巖粘合為一體固定在巖壁中螺紋端加裝防護網及承載托盤后，用螺母擰緊以達到支護作用，從而有效的形成高強預應力支護能夠控制頂板穩定，適應外圍巖石移動，能夠有效減少甚至消除離層，解決頂板垮冒，由多種支護形式和結構組成預應力支護體系，實現了機械安裝，大大提高了支護的安全可靠性。
安裝使用
使用安裝時嚴格按照煤礦預應力錨固施工技術規范，執行MT/T879-2000標準,錨固劑必須符合中華人民共和國煤炭行業標準MT146.1-2011 標準，托盤須使用GB700-2006碳素結構鋼材料。
a、將安裝需用規格的樹脂錨桿金屬桿體，運放置在煤礦井下頂板處。
b、在頂板處需安裝使用樹脂錨桿的中心點，用風鉆打鉆出一定規格深度的錨孔，孔徑為錨桿錨頭+(4-6)mm，深度為錨桿總長-(10-20) mm。
c、錨桿剪頭的一端裝將樹脂藥卷，采用1.2kw煤電鉆作動力，用連接裝置(特制套管)和錨桿螺紋連接，邊旋轉邊攪拌推進孔底。攪拌時間為超快速樹脂藥卷8-15s，其他樹脂藥卷20-35s。攪拌停止，應等候膠凝后，才能松動電鉆和連接裝置。
錨桿體根據地質情況布置，螺紋端裝將托盤、塑料墊圈、六角螺母用測力扳手?jǐn)Q緊。
麻花式樹脂錨桿運輸及貯存
樹脂錨桿金屬桿體存放在干燥處，錨固段不得沾染油污，桿體應采取保護防銹措施。每5根桿體為一組，捆扎牢固，掛一張合格證。搬運過程中，應防止桿體碰撞和螺母脫落，桿體不得有損傷、彎曲。運輸過程中應防護措施，堆放整齊。
注意事項
鉆桿直徑要與錨桿直徑相匹配，選用的桿體直徑與鉆孔直徑相適應。
必須使用有安標證的合格錨固劑。
